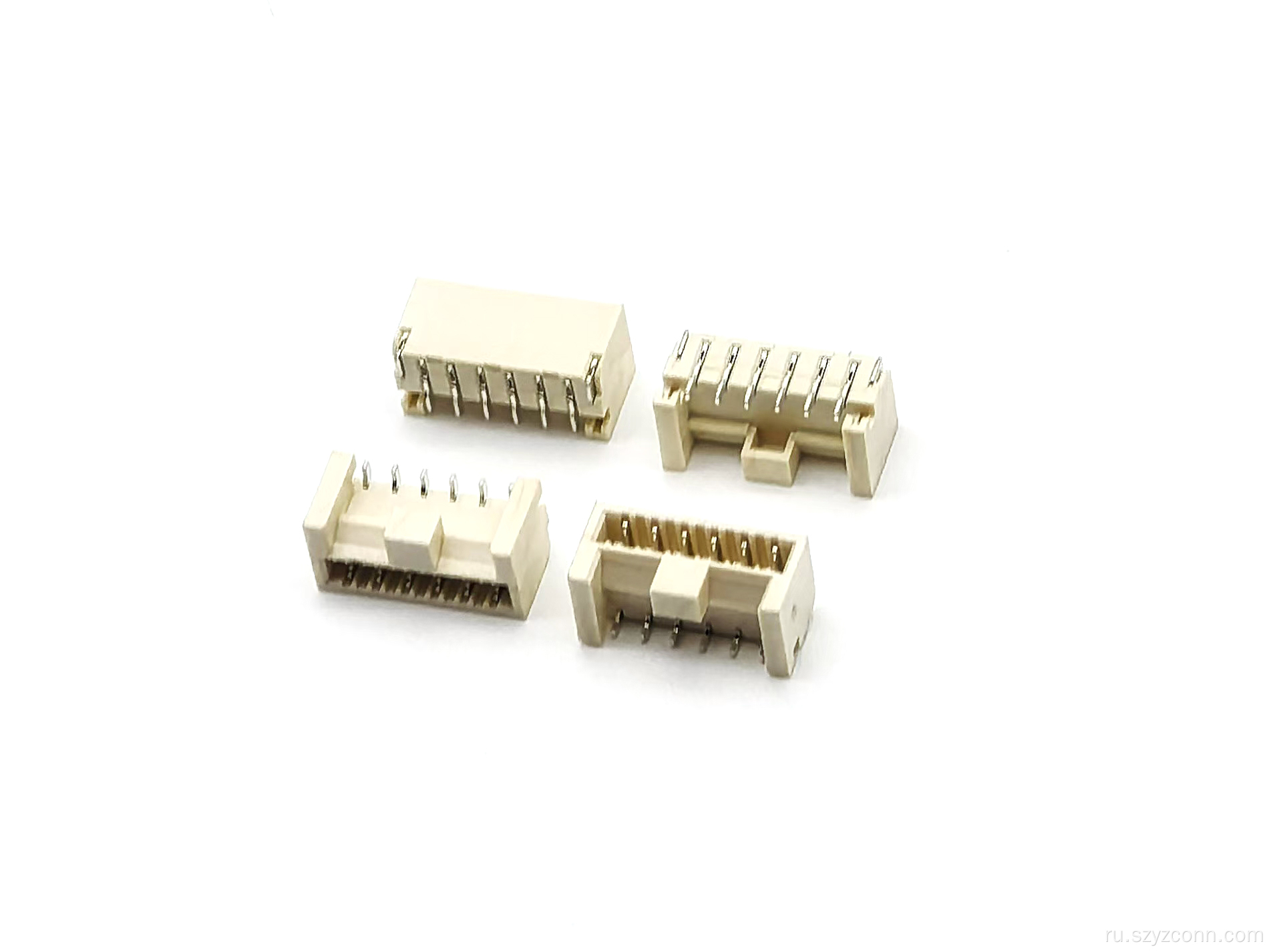

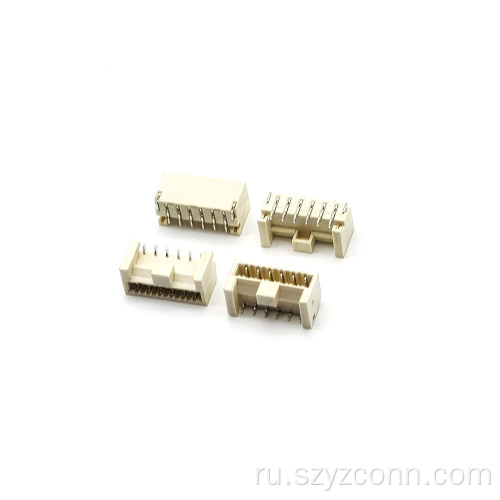

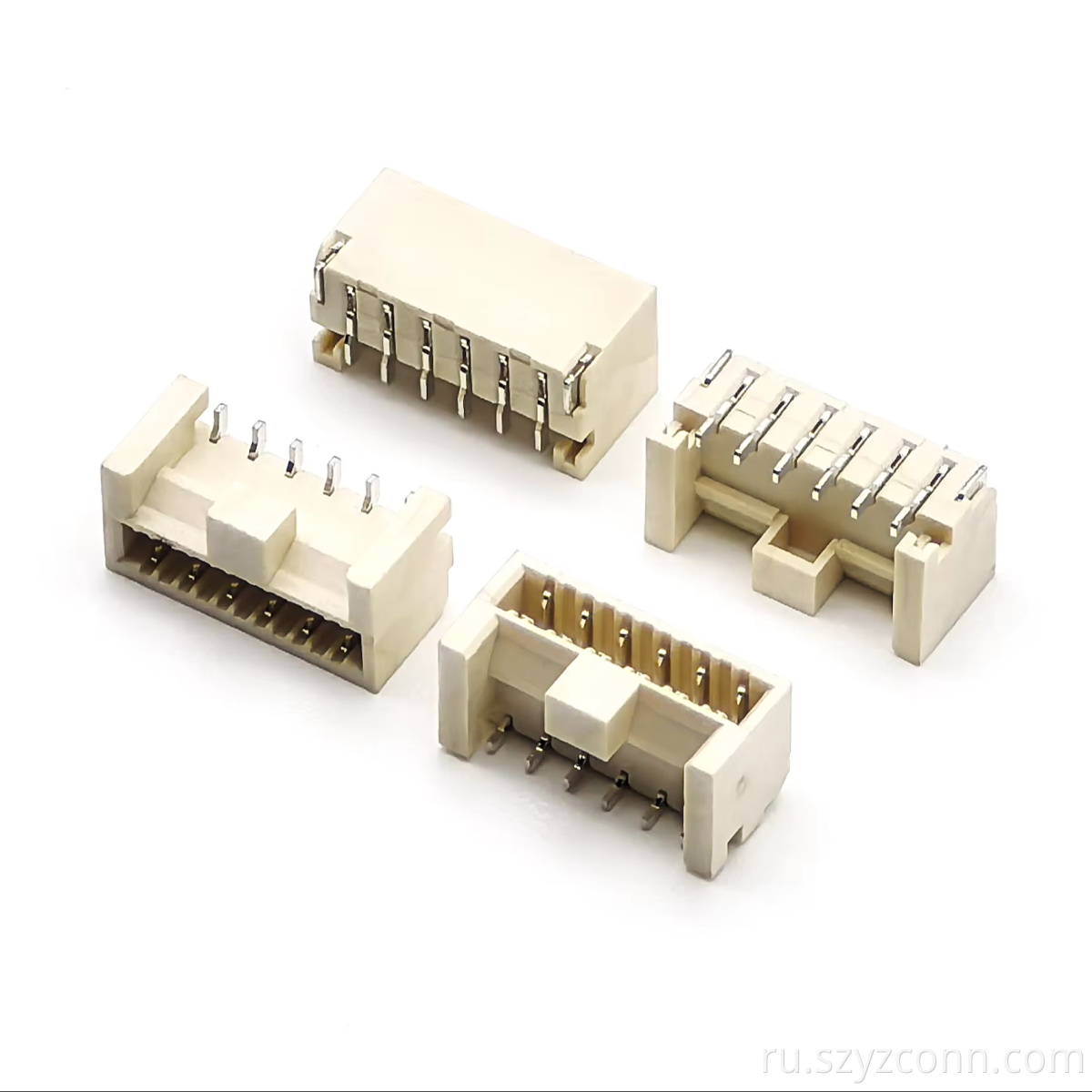

PH1,25 мм вафельный разъем 6P

Компактная конструкция с шагом 1,25 мм для 6-контактных соединений печатной платы

Разъем с бесфланцевой штыревой головкой 6p имеет шаг 1,25 мм и 6-позиционную компоновку, что делает его практичным выбором для компактных печатных плат. Когда пространство вокруг платы ограничено, меньший шаг помогает контролировать область соединения, не увеличивая сборку ненужного объема.

Вертикальная структура разъема также обеспечивает аккуратное расположение клемм на печатной плате. Внутри разъема контакты удерживаются компактной конструкцией вафельного корпуса , что упрощает обращение с компонентом во время сборки и помогает поддерживать стабильное позиционирование при серийном производстве.

Технические характеристики продукта

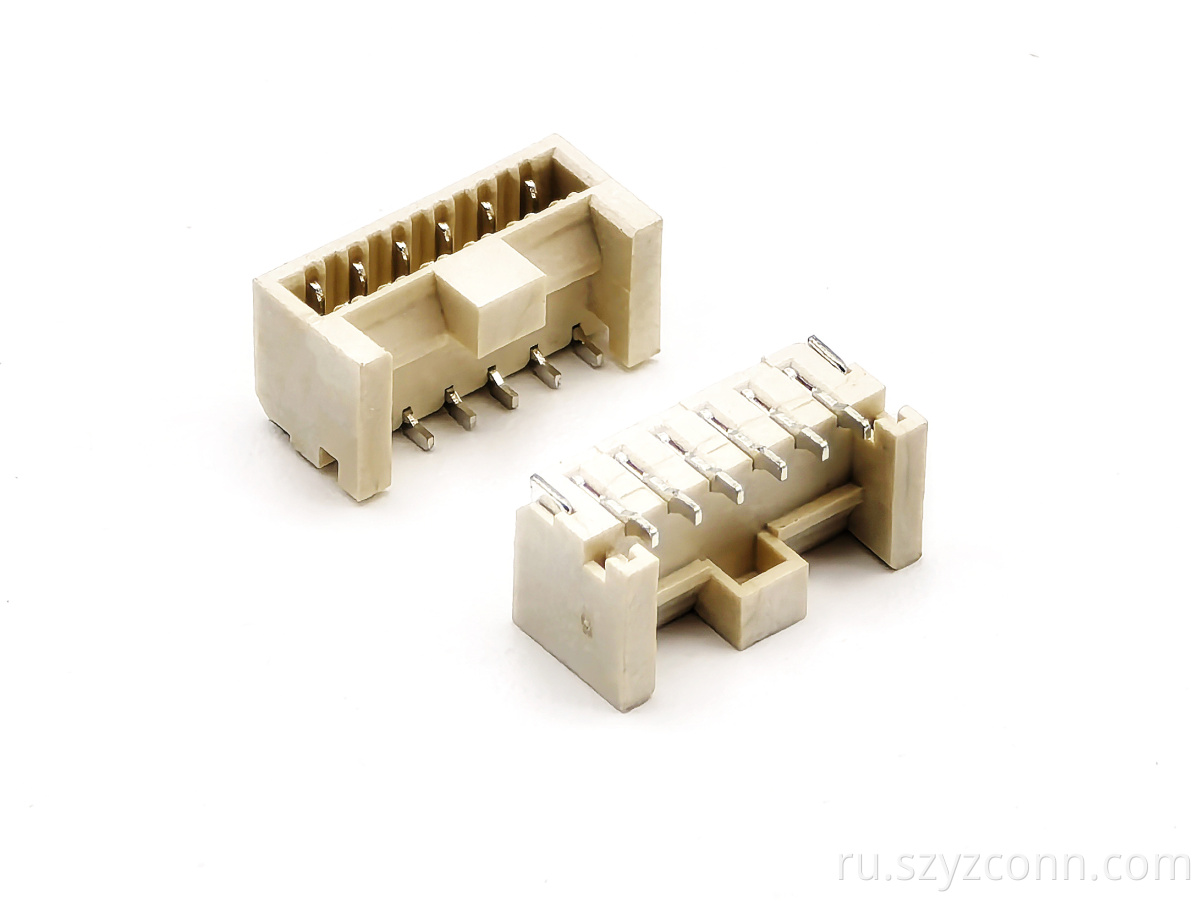

Вертикальная структура SMT для упрощения сборки печатной платы

Этот разъем спроектирован как вертикальный компонент поверхностного монтажа с бесфланцевой головкой и вертикальной монтажной конструкцией, которая хорошо подходит для производства поверхностного монтажа. Для производителей, осуществляющих автоматизированную сборку печатных плат, этот тип разъема может естественным образом вписаться в существующий процесс размещения и пайки, что снижает необходимость дополнительной ручной установки.

Контакты изготовлены из фосфористой бронзы и покрыты лужением. Благодаря номинальному току 1 А, номинальному напряжению 50 В и диапазону рабочих температур от -25°C до +105°C разъем можно использовать в ряде компактных электронных устройств, плат управления и внутренней проводки.

Практичный выбор для приложений с компактным подключением

Для проектов, в которых требуется шесть позиций подключения при сохранении чистоты разводки печатной платы, этот разъем 6p для бесфланцевого корпуса является простым вариантом. Тубусная упаковка также упрощает организацию деталей во время производства, а стандартная минимальная упаковка в 100 штук подходит для регулярных производственных заказов и складирования компонентов.

Если для вашего проекта также требуются соответствующие компоненты терминала, вы можете изучить нашу линейку терминалов «Купить пластину» , чтобы найти другие варианты подключения пластин. Для проектов, включающих комбинации корпуса и клемм, серия Housing Connector также может быть выбрана в соответствии с требуемым шагом, стилем монтажа и структурой соединения.

Почему стоит выбрать электронику Shenzhen Yangzhan?

Shenzhen Yangzhan Electronics, также известная как YZTECH, была основана в 2014 году и специализируется на прецизионных разъемах, промышленных клеммных колодках и кабельных сборках. От разработки пресс-форм для пластиковых и металлических клемм до обработки, сборки и проверки — компания обеспечивает несколько этапов производства в рамках одной производственной системы.

YZTECH работает с производственным и инспекционным оборудованием, полученным из Японии, Германии и Тайваня, и поддерживает производственный процесс, ориентированный на качество. Для продуктов с малым шагом, таких как разъем с вафельным штырем , при сборке печатной платы важны такие детали, как расположение клемм, соответствие размеров и характеристики пайки. Компания YZTECH, базирующаяся в Шэньчжэне, может оказывать поддержку как отечественным, так и зарубежным клиентам, предоставляя услуги по производству и доставке.
