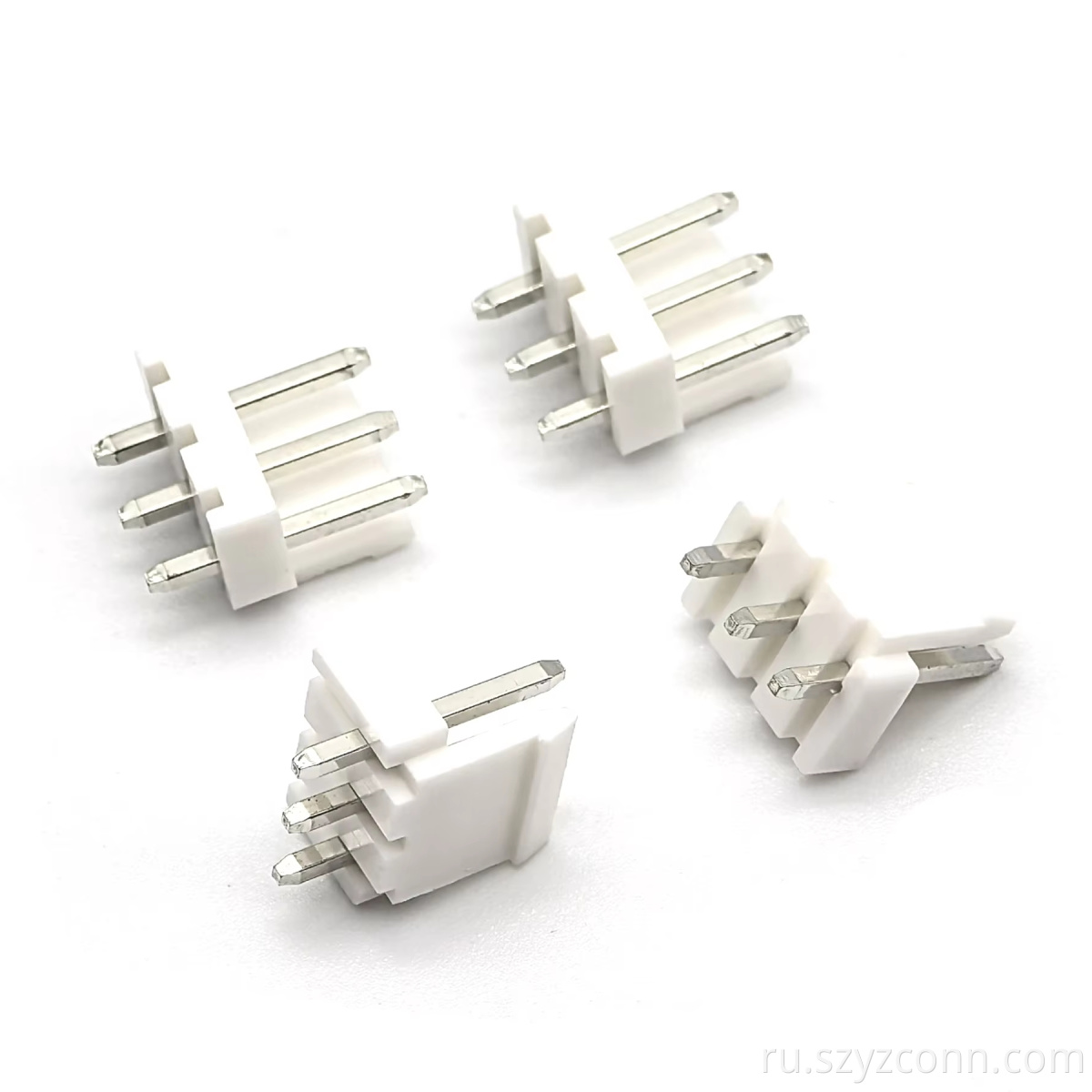

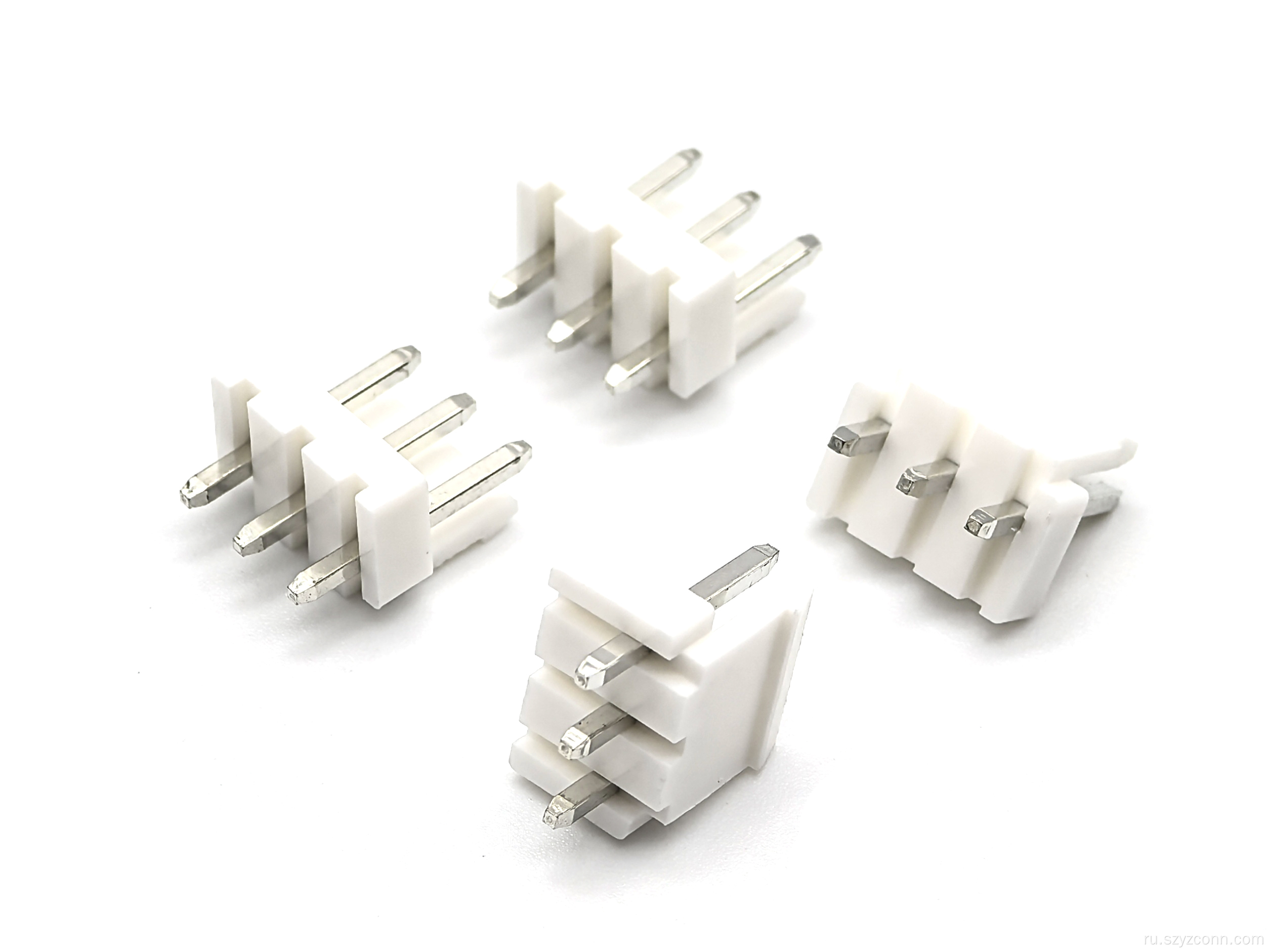

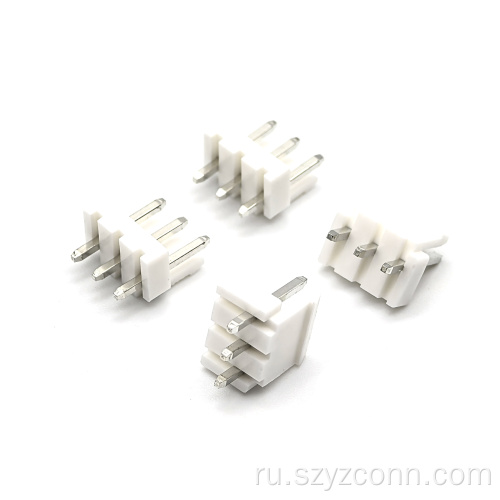

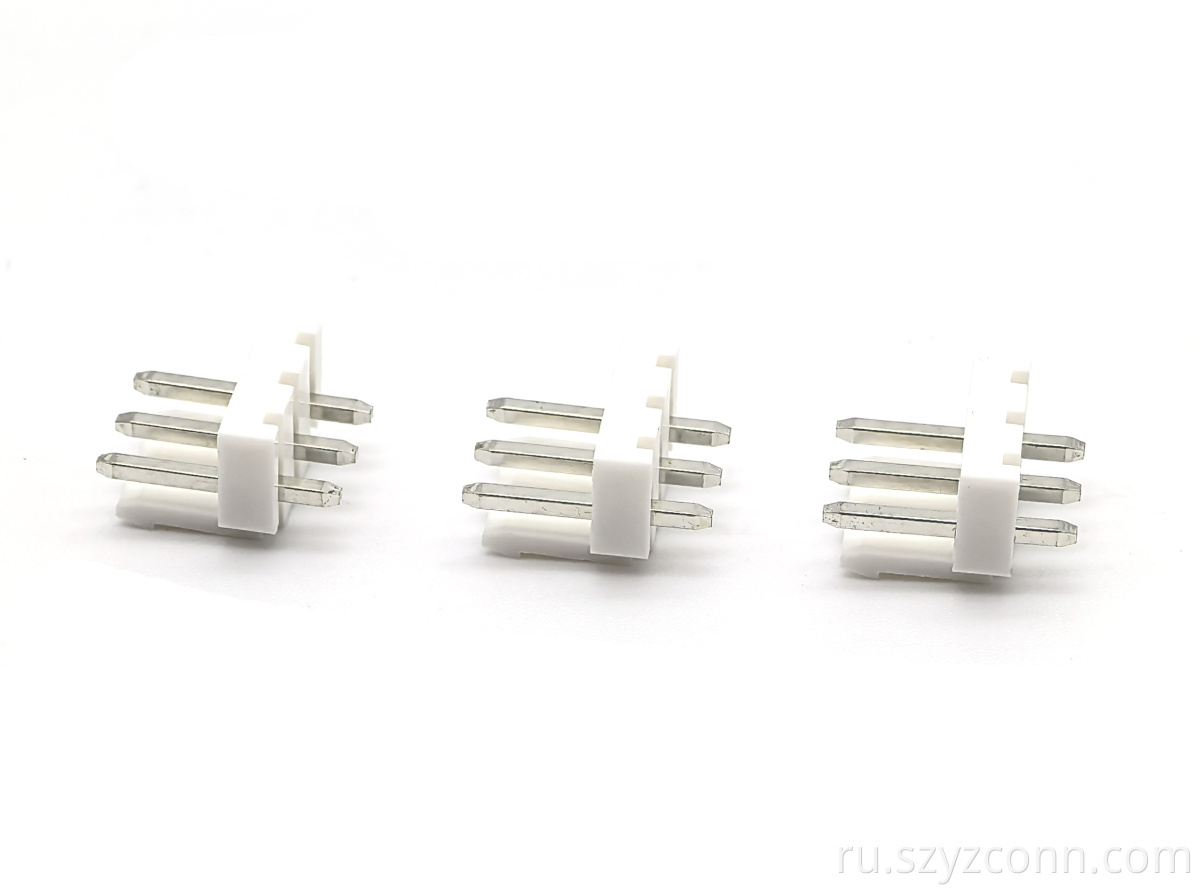

VH3.96 Межфланцевый разъем, прямой DIP, 3P

Прямой дизайн DIP для легкой сборки печатной платы

Прямой DIP-разъем VH3.96 с вафельным штырем, 3P, предназначен для приложений, требующих простого подключения к плате без сложного процесса сборки. Его прямая конструкция DIP позволяет контактам проходить непосредственно через печатную плату, что делает его практичным выбором для оборудования, где разъем должен прочно сидеть на плате.

Благодаря 3-позиционной компоновке и шагу 3,96 мм межфланцевый разъем VH3.96 3p дает разработчикам простой способ организовать силовые или сигнальные соединения на ограниченной площади печатной платы. Если вы создаете подходящее соединение провод-плата, клемму вафельного корпуса можно выбрать в соответствии с требуемой структурой сопряжения.

Контакты из фосфористой бронзы для повседневного подключения

Контакты изготовлены из фосфористой бронзы и покрыты оловом , что обеспечивает разъему прочную материальную основу для регулярного электрического соединения. Изделие рассчитано на ток 5 А и напряжение 250 В , поэтому его можно использовать в различном оборудовании и приложениях управления, где необходим компактный полупроводниковый разъем.

Еще одним полезным моментом является температурный диапазон. Разъем может работать при температуре от -40 ℃ до +105 ℃ , что дает ему достаточно места для применений, подверженных холодному запуску, нагреву вокруг оборудования или изменяющимся условиям работы. Клиенты, желающие купить вафельные терминалы , могут также учитывать эту спецификацию при подборе терминалов с одинаковыми требованиями к подключению.

Практичная упаковка для массового производства

Для клиентов, приобретающих разъемы в промышленных количествах, этот разъем VH3.96 с бесфланцевой головкой поставляется в пакетах по 2000 штук в пакете . Пакетная упаковка сохраняет компоненты вместе и удобна для управления запасами, особенно когда детали используются неоднократно во время сборки.

В корпусе использован материал NL66-V0 , что обеспечивает подходящий вариант материала для корпуса разъема. Партия обозначена как прямой DIP-разъем VH3.96 и поставляется из Шэньчжэня, Китай . Если для вашего проекта требуется соответствующий разъем корпуса , конструкцию сопряжения и необходимые характеристики можно проверить перед производством.

Технические характеристики продукта

Почему стоит выбрать Shenzhen Yangzhan Electronics

Shenzhen Yangzhan Electronics работает в отрасли разъемов с 2014 года, уделяя особое внимание прецизионным разъемам, промышленным клеммным блокам и кабельным сборкам. Для таких продуктов, как разъем с бесфланцевым корпусом VH3.96 , мы уделяем внимание деталям, влияющим на фактическую сборку, включая шаг, структуру контактов, материал контактов, материал корпуса, покрытие и стабильность производства.

Мы тесно сотрудничаем с предприятиями с инвестициями Тайваня и используем производственное и инспекционное оборудование из Японии, Германии и Тайваня. От разработки пресс-форм для пластиковых и металлических клемм до обработки и окончательной сборки — мы можем выполнить основные этапы производства самостоятельно. Это дает клиентам практичный способ приобретения продукции с бесфланцевым штыревым разъемом VH3.96 , а также обсуждение подходящих деталей и индивидуальных требований с одним поставщиком.
