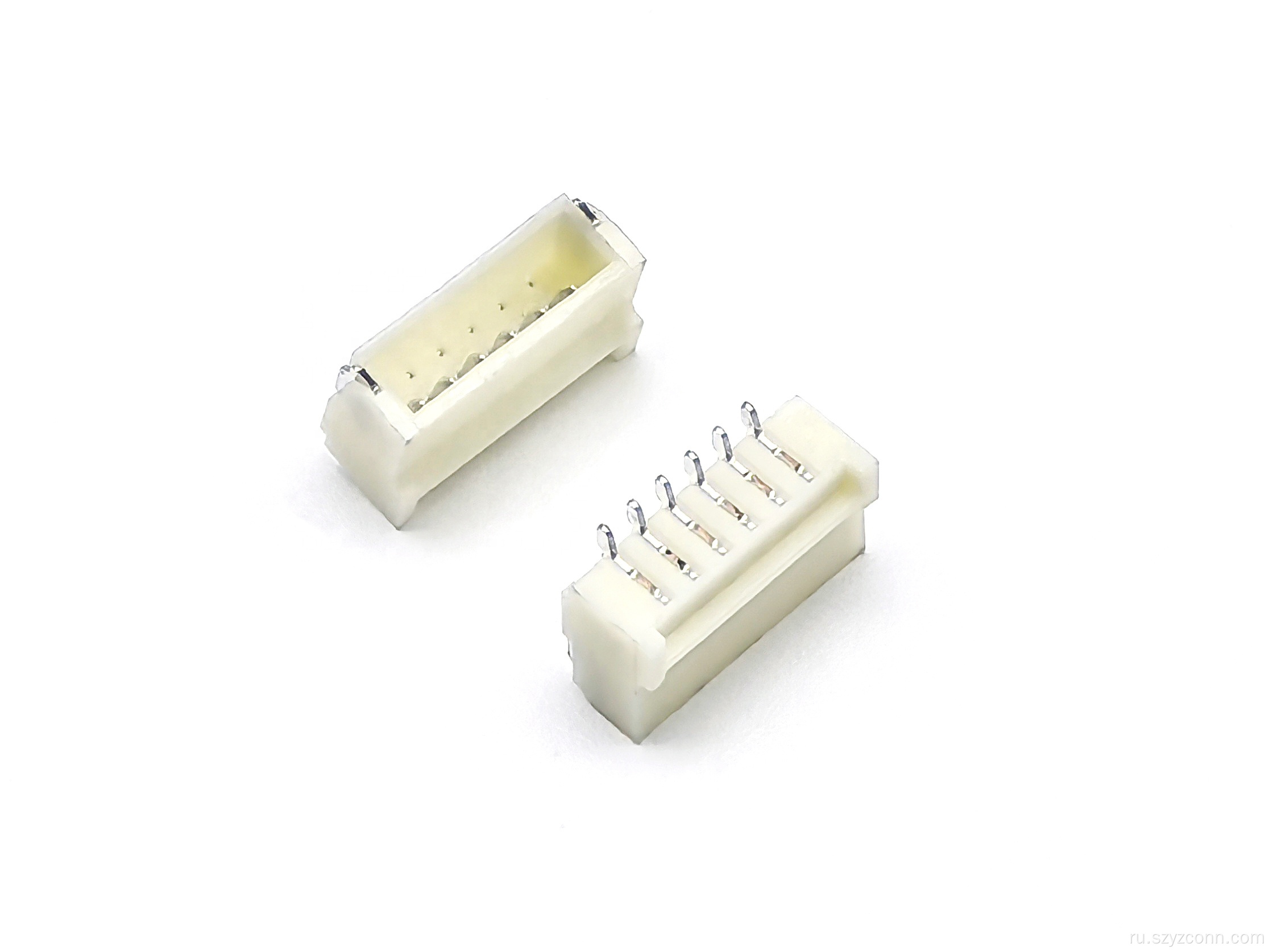

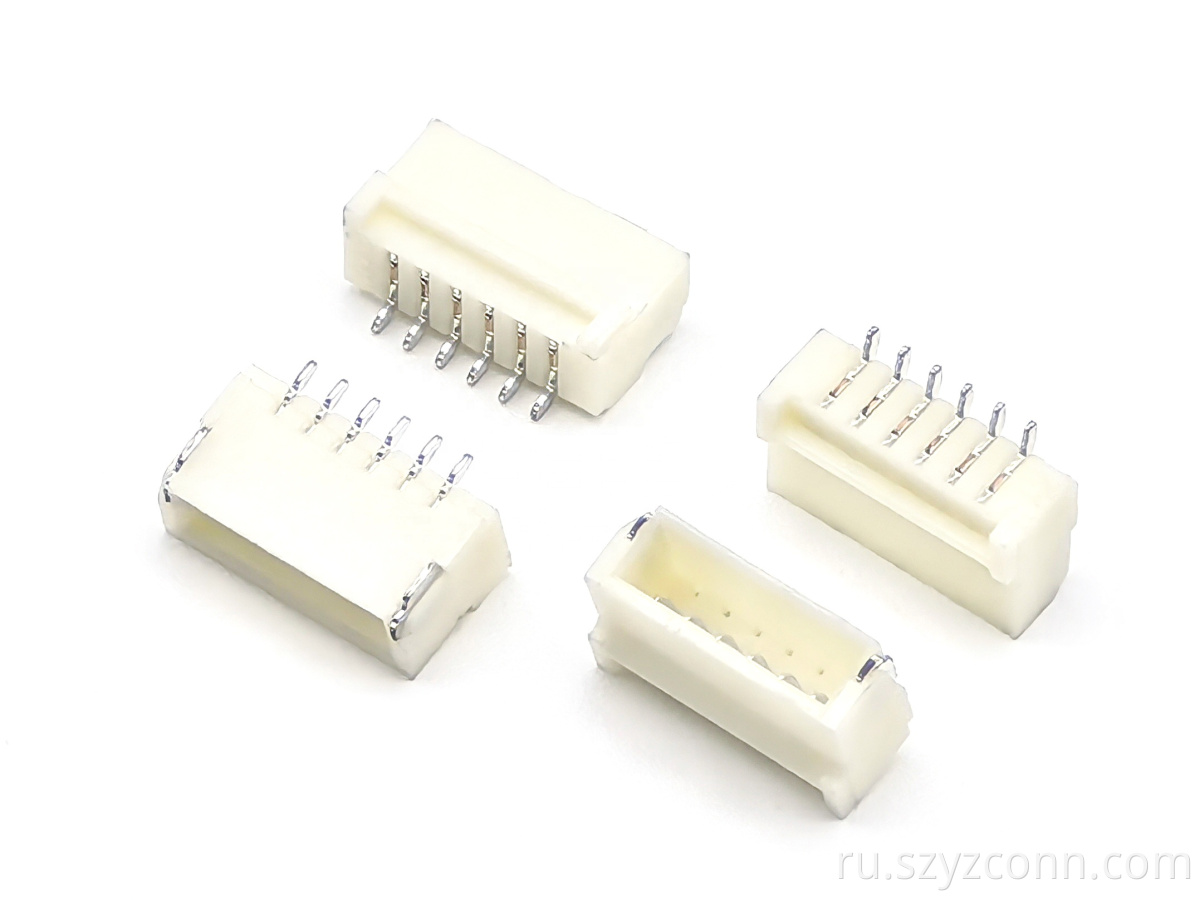

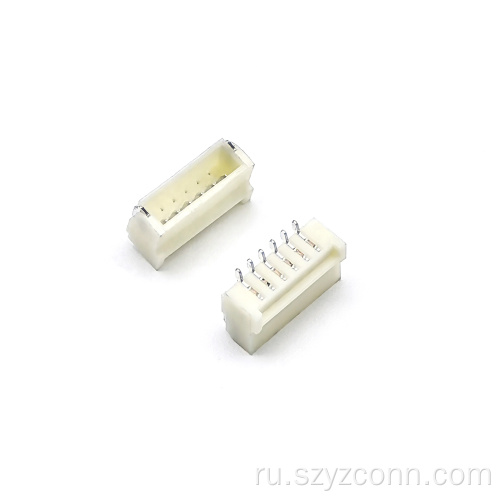

PH1.0mm вафельный разъем 6P

Ультратонкий профиль для ограниченного пространства на печатной плате

Разъем PH1,0 мм с вафельным штыревым разъемом 6P предназначен для компоновок печатных плат, где вокруг разъема мало места. Его ультратонкий горизонтальный монтаж удерживает разъем близко к плате, что может быть полезно, когда готовая сборка должна оставаться тонкой.

Благодаря шагу 1,0 мм и шести позициям этот разъем позволяет компактно разместить несколько контактов, не занимая ненужного места на плате. Для проектов, которым требуется ультратонкий бесфланцевый разъем , стоит рассмотреть низкопрофильную конструкцию, когда высота разъема является одной из основных проблем компоновки.

6-контактное соединение с лужеными контактами

В разъеме используются контакты из фосфористой бронзы с луженым покрытием. Номинальный ток составляет 1 А, номинальное напряжение — 125 В, а диапазон рабочих температур — от -25°C до +85°C. Эти характеристики делают его пригодным для широкого спектра повседневного электронного оборудования и сборок печатных плат.

Шестипозиционная компоновка дает разработчикам немного больше гибкости, когда необходимо разместить несколько сигнальных или силовых разъемов на одной небольшой площади. Если вы сравниваете 6-контактный разъем с бесфланцевой головкой , также полезно проверить ответный корпус, расположение кабелей и доступный зазор на плате. Затем можно выбрать соответствующий терминал вафельного корпуса в соответствии с полной настройкой соединения.

Рулонная упаковка SMT для производственных линий

В этой модели используется упаковка SMT, и она поставляется в рулоне, минимальная упаковка – 100 штук. Рулонная упаковка упрощает обращение с деталями во время автоматизированной сборки и сохраняет компоненты готовыми к регулярному производству.

Партия изделия маркируется как ультратонкое горизонтальное крепление PH1,0 мм, что отражает его основную конструктивную особенность. Клиентам, приобретающим разъем 6p в бесфланцевом корпусе диаметром 1,0 мм , перед окончательным проектированием следует проверить направление монтажа и высоту разъема, а также шаг и количество контактов. Другие сопутствующие варианты, такие как покупка пластинчатых клемм и разъема корпуса , также могут быть рассмотрены при создании комплексного решения для сопряжения.

Технические характеристики продукта

Почему стоит выбрать электронику Shenzhen Yangzhan?

Yangzhan Electronics, также известная как YZTECH Electronics, с 2014 года занимается разработкой и производством прецизионных разъемов, промышленных клемм и кабельных сборок. Для таких продуктов, как разъем PH1,0 мм 6P, компания может поддерживать процесс производства пластиковых и металлических клеммных инструментов посредством сборки, проверки и поставок продукции.

YZTECH Electronics работает с производственным и инспекционным оборудованием из Японии, Германии и Тайваня. Это позволяет компании реализовывать проекты соединителей с малым шагом, уделяя особое внимание инструментам, контролю размеров и стабильности производства. Клиентам, которым требуется комплексное решение для разъемов с бесфланцевым штыревым разъемом , компания Yangzhan Electronics также может предоставить поддержку в разработке и производстве продукции на своем предприятии в Шэньчжэне.
