Контактный разъем Wafer VH3.96, прямой, 3-контактный

Контактный разъем Wafer VH3.96, прямой, 3-контактный

Получить цену

Вид оплаты:	L/C,T/T,D/P,Paypal,others
Инкотермс:	Express Delivery
Количество минимального заказа:	1000 Piece/Pieces
транспорт:	Ocean,Land,Air,Express
Порт:	Shenzhen

Свяжитесь

Описание продукта

Атрибуты продукта

Модель: WAFER VH3.96 Straight DIP

Бренд: ЮЗТЕХ

Origin: Китай

сертификация: ISO9001:2015

виды: Разъемы и розетки для печатных плат

Тип поставки: Оригинальный производитель

место происхождения: Китай

пакет: Другие

Упаковка и доставка

Продажа единиц жилья	:	Piece/Pieces
Тип упаковки	:	Упаковка в сумку и коробку

The file is encrypted. Please fill in the following information to continue accessing it

Описание продукта

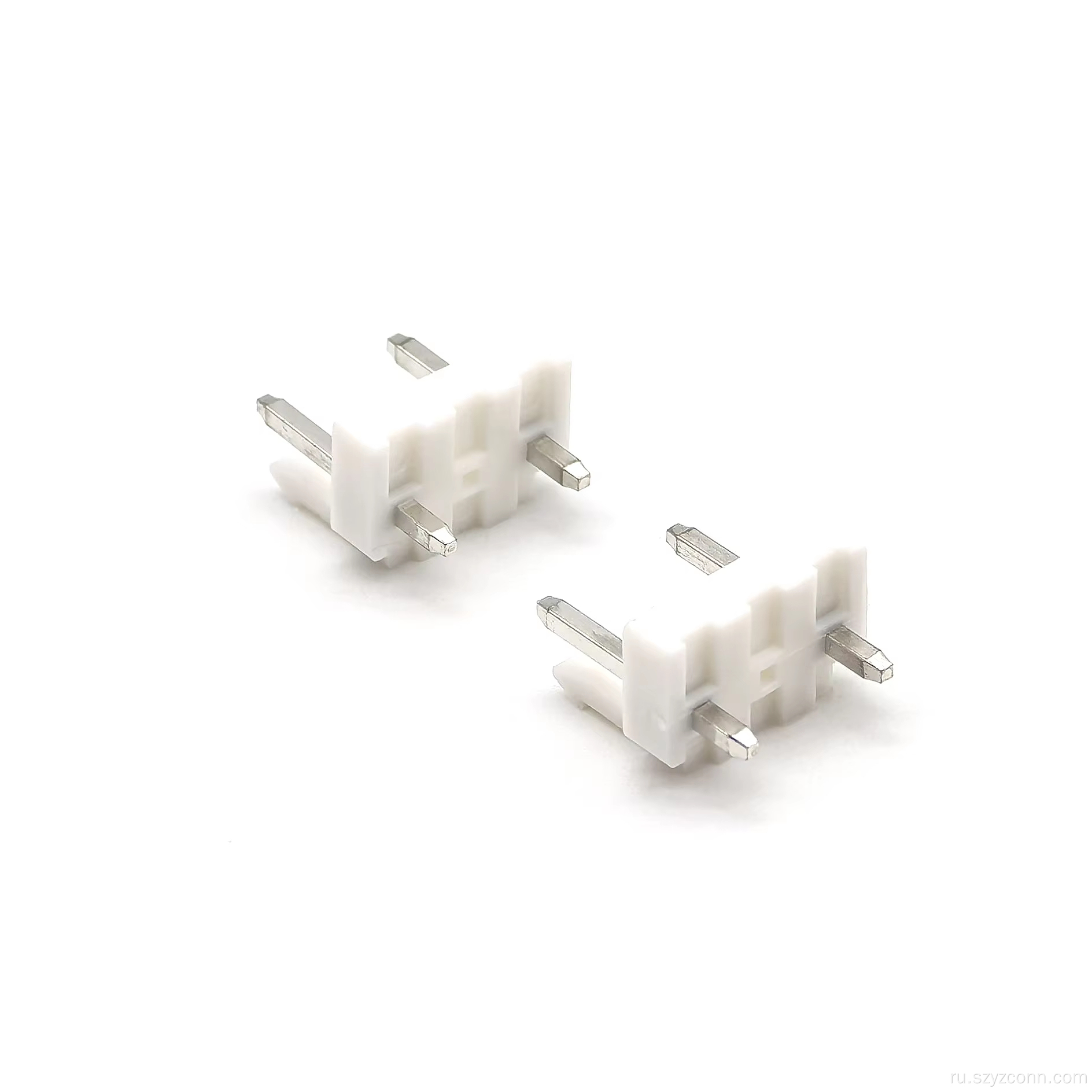

Контактный разъем Wafer VH3.96, прямой, 3-контактный

VH3.96 Прямой 3-контактный разъем для надежных соединений

Прямой 3-контактный разъем Wafer VH3.96 представляет собой 3-позиционный прямой разъем, предназначенный для надежного соединения проводов с платой и печатных плат. Благодаря конфигурации шага VH3,96 и компактной прямой конструкции он подходит для электронного оборудования, плат управления, модулей подключения питания и промышленных приложений, требующих стабильных соединений.

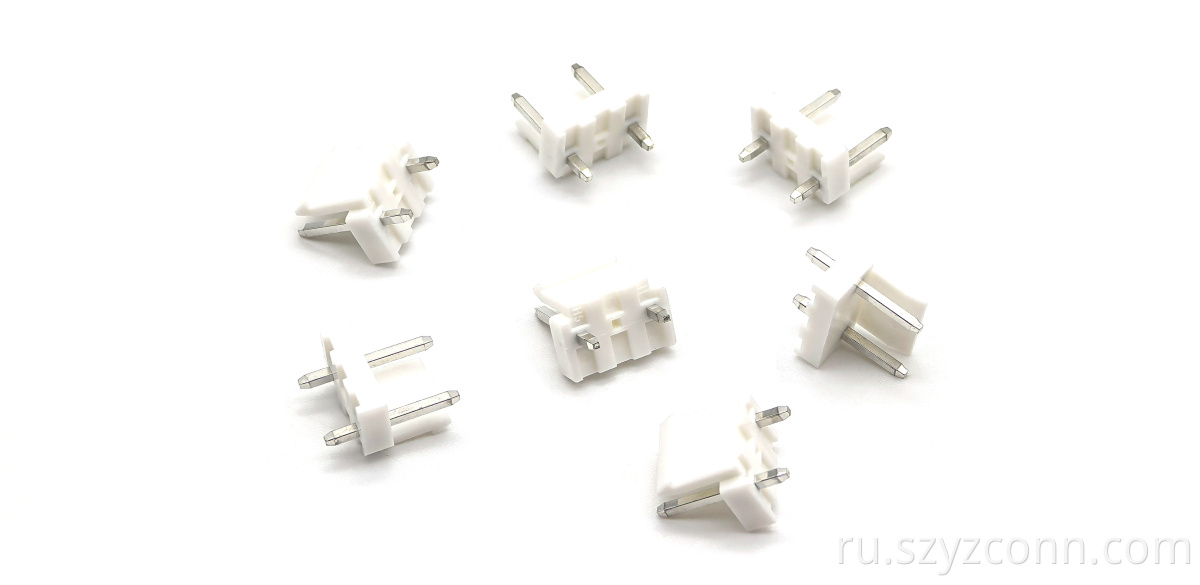

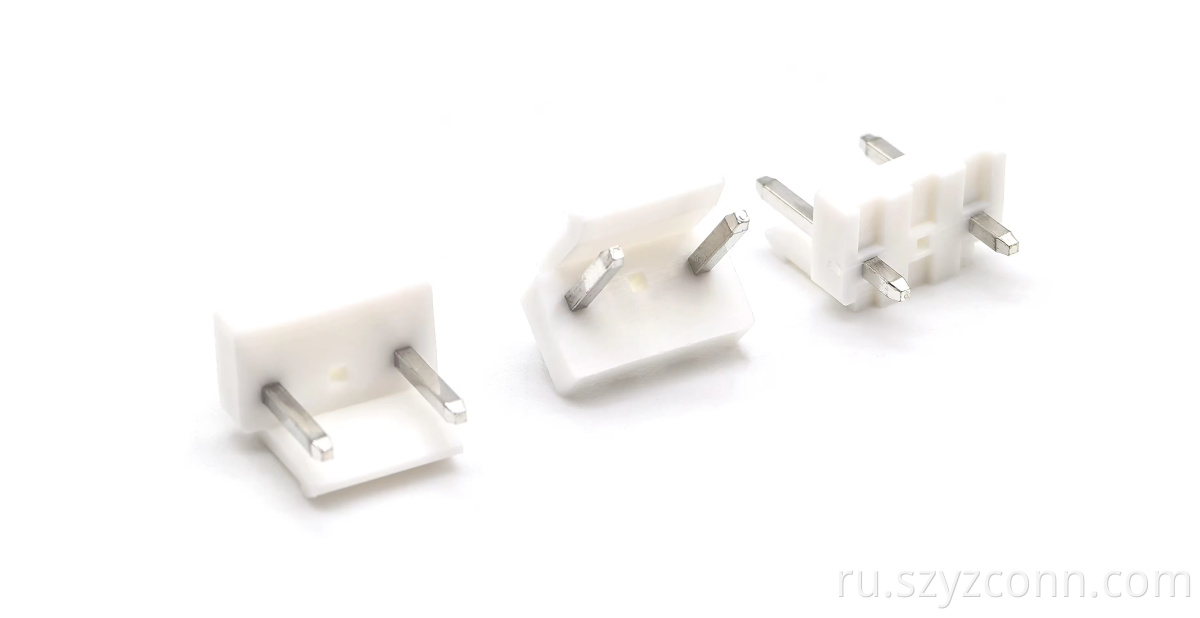

Wafer VH3.96 Pin Header Connector Straight DIP 3P Pin 2: No Connect

Разъем рассчитан на ток 7 А и напряжение 250 В, что обеспечивает более высокий ток и напряжение для широкого спектра электрических применений. Медные контакты с луженым покрытием обеспечивают практичный проводящий интерфейс и хорошие характеристики пайки, а корпус естественного цвета обеспечивает аккуратный и универсальный внешний вид для различных сборок печатных плат.

Технические характеристики продукта и варианты подключения

Серия VH3.96 разработана для обеспечения простого решения для трехпозиционного подключения. Для проектов, требующих 3-контактного разъема бесфланцевого корпуса VH3.96, этот разъем можно встроить в соответствующие корпуса и клеммные системы в соответствии с требуемой механической конфигурацией.

Parameter	Specification
Rated Current	7A
Rated Voltage	250V
Contact Material	Copper
Contact Plating	Tin Plated
Operating Temperature	-25°C to +85°C
Packaging	Bag
Minimum Packaging Quantity	2,000 PCS
Color	Natural

Для конкретных схем, в которых используется контакт 2 разъема пластины без подключения, 3-позиционная конфигурация может быть выбрана в соответствии с фактической электрической схемой и требованиями к подключению. Разъем также можно соединить с совместимым разъемом для бесфланцевого корпуса, чтобы создать комплексное решение для соединения провод-плата.

Приложения и поддержка источников

Разъем с бесфланцевой головкой VH3.96 подходит для распределения питания, промышленного оборудования управления, систем автоматизации, электронных приборов, сборок печатных плат и других приложений, требующих компактного многопозиционного соединения. Его номинальный ток 7 А и номинальное напряжение 250 В делают его пригодным для применений, где важны как электрическая емкость, так и надежность контактов.

Клиенты, разрабатывающие различные сборки разъемов, могут выбрать соответствующие продукты с межфланцевыми разъемами в соответствии с шагом, положением и требованиями к монтажу. Совместимый разъем корпуса также можно использовать, когда требуется полное ответное соединение. При необходимости оптовых закупок компания Buy Wafer Terminals может предоставить удобный справочник по поиску соответствующих компонентов вафельных разъемов.

Почему стоит выбрать электронику YZ-TECH?

Основанная в 2014 году компания Shenzhen Yangzhan Electronics специализируется на исследованиях, разработках и производстве прецизионных разъемов, промышленных клеммных колодок и кабельных сборок. Компания объединяет разработку пресс-форм, прецизионную обработку, формование, сборку и контроль с производственным и испытательным оборудованием, полученным из Японии, Германии и Тайваня.

Применительно к разъемам VH3.96 компания Yangzhan Electronics фокусируется на практических требованиях к продуктам, таких как токовая нагрузка 7 А, номинальное напряжение 250 В, медные контакты, луженое покрытие и стабильное многопозиционное соединение. Благодаря интегрированным возможностям исследований и разработок, производства, обработки, продаж и обслуживания, Yangzhan Electronics предоставляет надежные продукты для подключения и индивидуальную поддержку для клиентов в различных электронных и промышленных приложениях.
