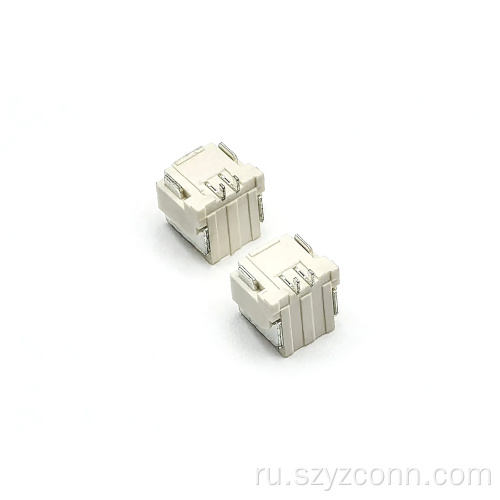

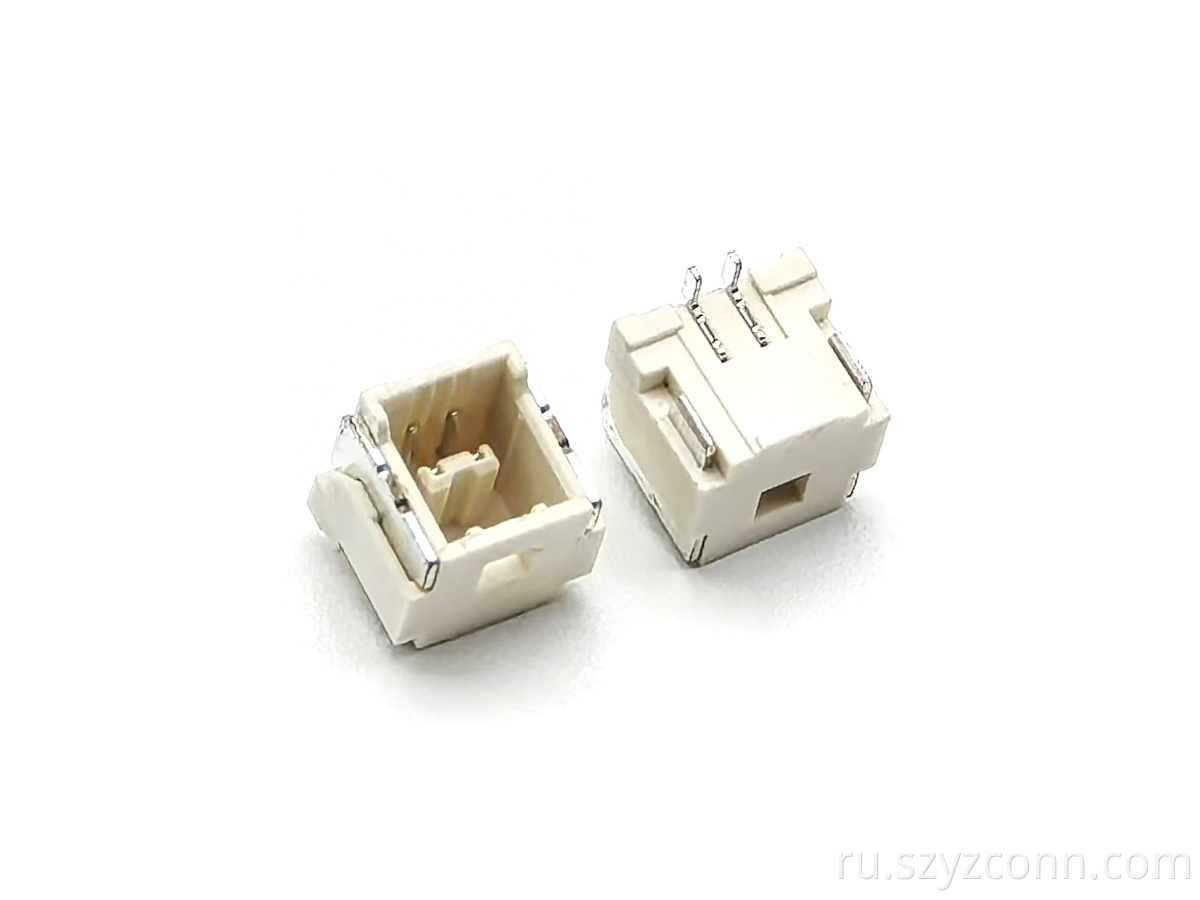

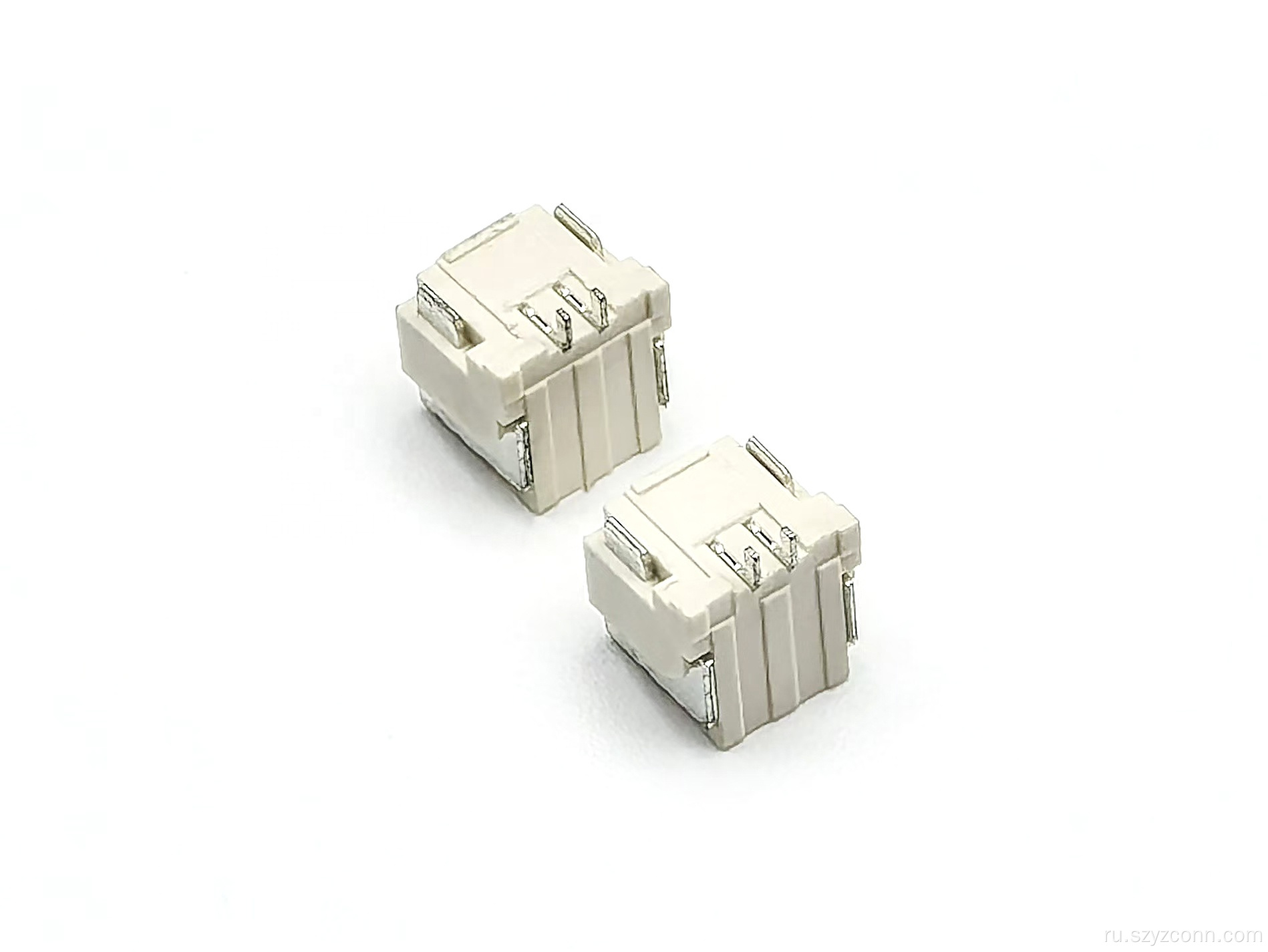

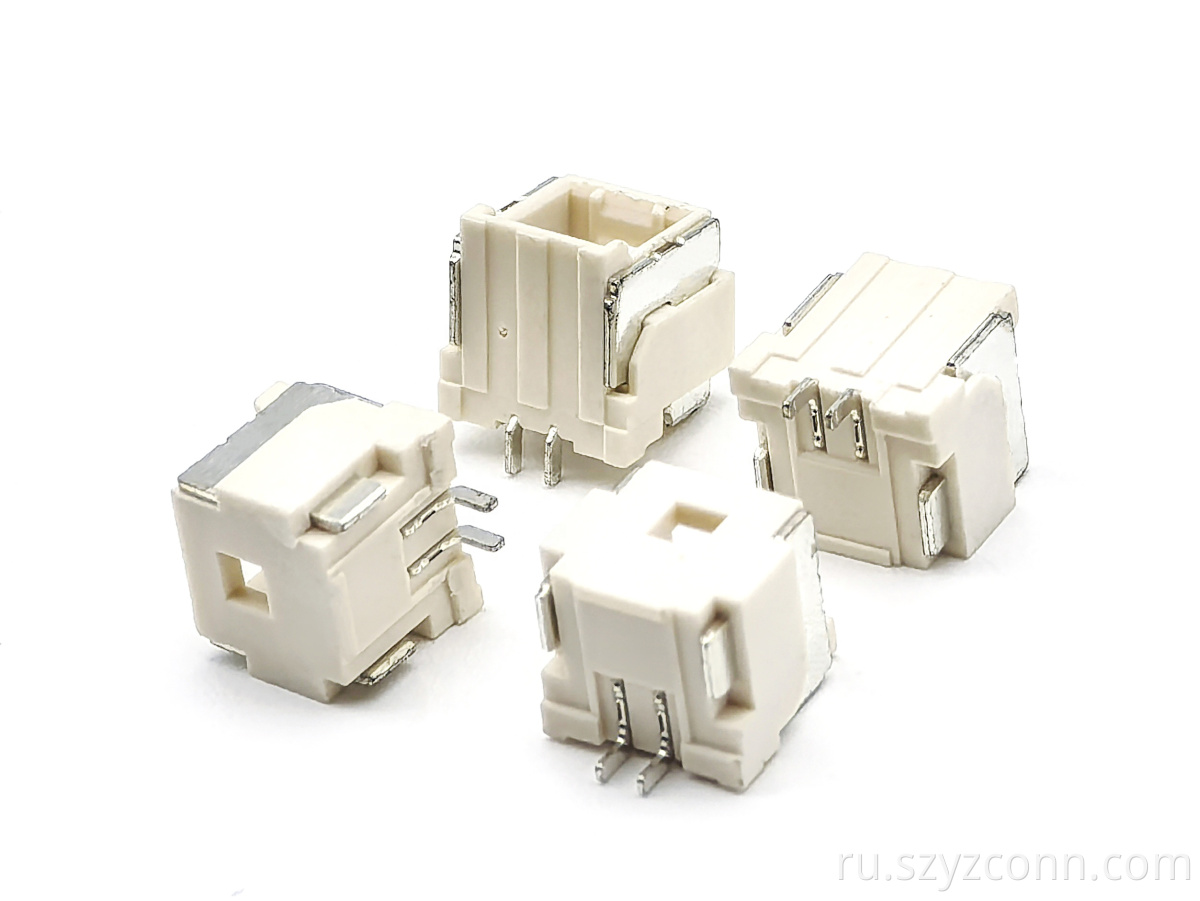

PH1,5 мм вафельный разъем SMT 2P

Горизонтальный монтаж толщиной 1,5 мм для компактной компоновки печатных плат

Разъем SMT 2P с вафельным штыревым разъемом PH1,5 мм представляет собой двухпозиционный разъем с горизонтальной монтажной конструкцией. Шаг 1,5 мм удерживает два контакта близко друг к другу, а низкопрофильная компоновка хорошо подходит для конструкций печатных плат, где разъем должен располагаться вдоль платы, а не стоять вертикально.

Эта модель использует монтаж SMT и рассчитана на 1 А и 100 В. Клиентам, которым нужен вертикальный разъем с межфланцевым контактом диаметром 1,5 мм , стоит внимательно проверить направление монтажа, поскольку эта конкретная версия PH1,5 мм предназначена для горизонтального размещения. Подходящий бесфланцевый корпусной терминал может быть подобран в соответствии с сопрягаемой конструкцией.

Два материала контактов для узла разъема

В контактной системе используется как фосфористая бронза, так и латунь. Контакты из фосфористой бронзы луженые, а латунные наконечники для пайки также луженые. Это дает разъему четко определенную структуру контактов и пайки для сборки печатной платы.

Диапазон рабочих температур составляет от -25°C до +105°C, что делает разъем пригодным для электронных сборок, которые могут испытывать заметные изменения температуры во время работы. Если вы приобретаете межфланцевый разъем 2p smt , двухпозиционную компоновку, конструкцию контактов, покрытие и температурный диапазон можно проверить на соответствие требованиям готовой печатной платы.

Рулонная упаковка для производства SMT

Разъем РН1,5 мм поставляется на катушке в количестве 100 штук. Рулонная упаковка удобна для автоматизированного производства SMT и упрощает подачу компонентов в обычный процесс сборки без изменения формата упаковки.

Партия продукции имеет маркировку PH1,5 мм (15068), которую можно использовать для идентификации продукции и отслеживания заказов. При сравнении материала PA9T разъема бесфланцевого корпуса материал корпуса должен быть подтвержден на чертеже конкретного продукта или в таблице технических данных, поскольку PA9T не включен в спецификации, предоставленные для этой модели. Что касается сопутствующих деталей, покупка вафельных клемм может помочь при сравнении различных вариантов клемм, а для сопрягаемой стороны можно выбрать подходящий разъем корпуса .

Технические характеристики продукта

Почему стоит выбрать электронику Shenzhen Yangzhan?

Yangzhan Electronics, также известная как YZTECH Electronics, была основана в 2014 году и специализируется на прецизионных разъемах, промышленных клеммных колодках и кабельных сборках. Компания поддерживает разработку продукции, оснастку, обработку, сборку, проверку, продажу и обслуживание, поэтому клиенты могут работать с одним поставщиком на разных этапах проекта соединителя.

Для небольшого 2-контактного разъема SMT такие детали, как шаг, направление монтажа, материал контактов, покрытие и структура пайки, должны соответствовать конструкции печатной платы. YZTECH Electronics использует производственное и инспекционное оборудование из Японии, Германии и Тайваня, а также поддерживает пластиковые и металлические клеммные инструменты во время сборки. Клиенты, которым нужен соответствующий соединитель с вафельной штыревой головкой, также могут обсудить различное количество контактов, стили монтажа и конфигурации разъемов с командой из Шэньчжэня.
