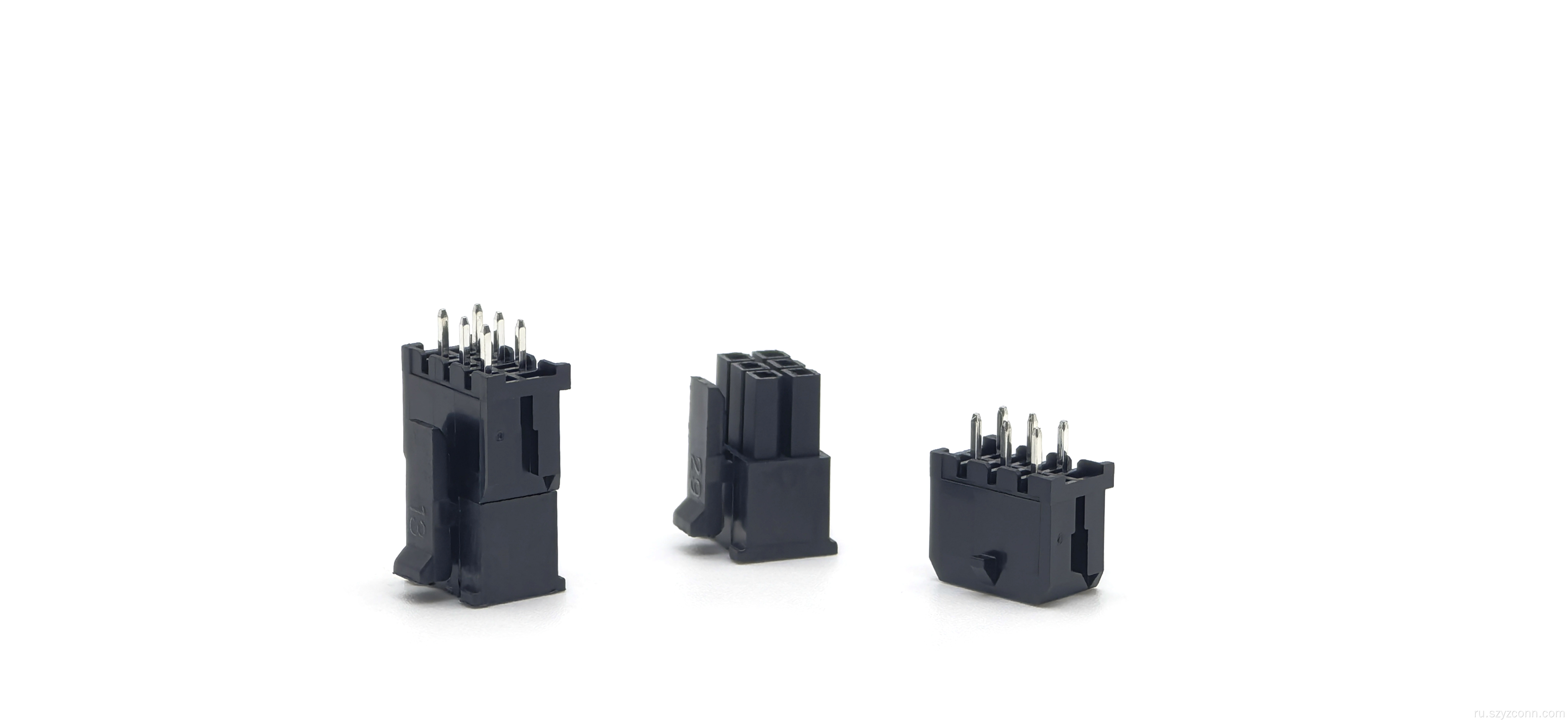

Штыревой разъем Wafer MLX3.0, штыревой корпус

Штыревой разъем Wafer MLX3.0, штыревой корпус

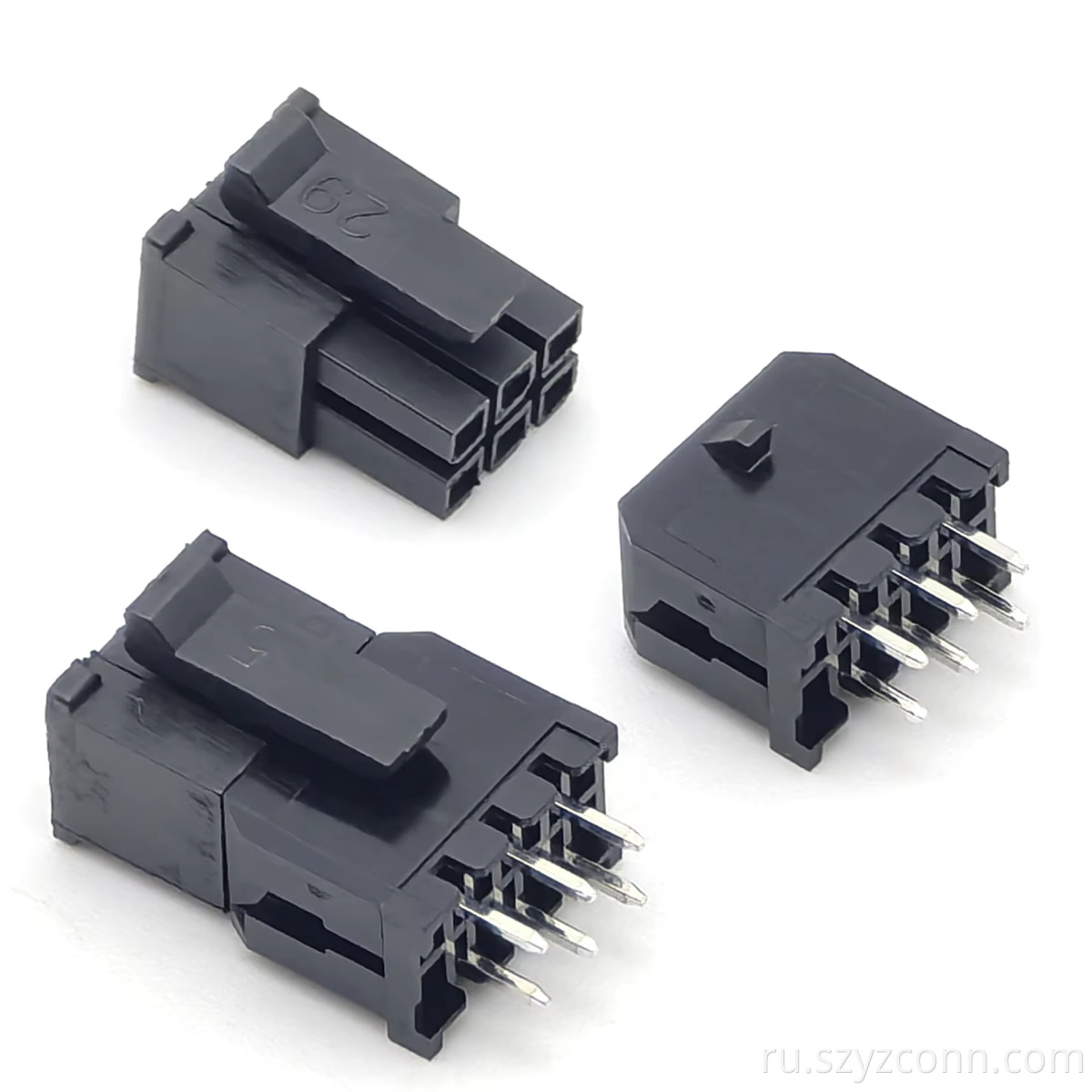

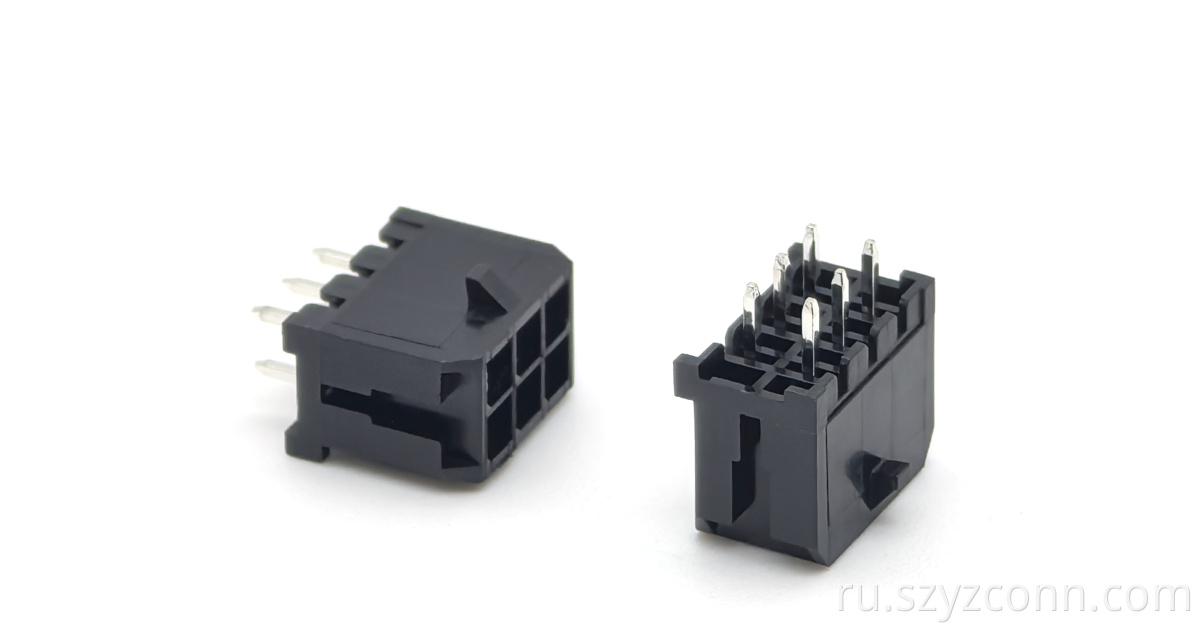

В штыревом разъеме YZTECH Wafer Wafer MLX3.0 с штыревым разъемом DIP на 180 градусов обеспечивается надежная подача питания для задач межсоединения на основе печатных плат, для которых требуется ток до 7 А при номинальном напряжении 600 В. Расстояние между контактами 3,00 мм дает дизайнерам гармоничный баланс между плотной компоновкой и надежной целостностью соединения, а двухрядное расположение обеспечивает клемму 6p корпуса пластины, распределяя три позиции на каждую. ряд для удовлетворения различных потребностей в маршрутизации на уровне платы. Метод прямого вставки упрощает сборку через сквозные отверстия, что хорошо сочетается с процессами пайки в больших объемах. Этот прямой соединитель с бесфланцевой штыревой головкой можно найти в каталоге «Wafer Housing Terminal».

Контактная система начинается с высококачественной меди в качестве основного проводника, за которым следует равномерный луженый верхний слой, который обеспечивает хорошую паяемость и умеренную коррозионную стойкость на протяжении всего срока службы оборудования. Изоляционная манжета отлита из PA66, термопластика, армированного стекловолокном, который демонстрирует отличную электрическую изоляцию, сохраняет стабильность размеров при нагревании и способствует созданию номинального температурного окна. Его прямоугольная форма способствует визуальному выравниванию при размещении платы, а расположение позиций 2x3 обеспечивает механическое сопряжение. равномерно распределяет усилия, снижая риск повреждения контактов во время установки вслепую или под углом. Двухрядная схема также уменьшает расстояние утечки между соседними контактами, дополняя номинальное напряжение 600 В.

Разъем для бесфланцевого корпуса (non-k) поставляется в защитной упаковке типа «мешок и коробка». Сборочные линии выигрывают от сокращения времени обработки и снижения риска загрязнения незакрепленных деталей. Стиль заделки сквозного отверстия, усиленный прямой ориентацией на 180 °, обеспечивает прочные галтели припоя, которые надежно закрепляют разъем на печатной плате в широком диапазоне профилей пайки волной и оплавлением.
