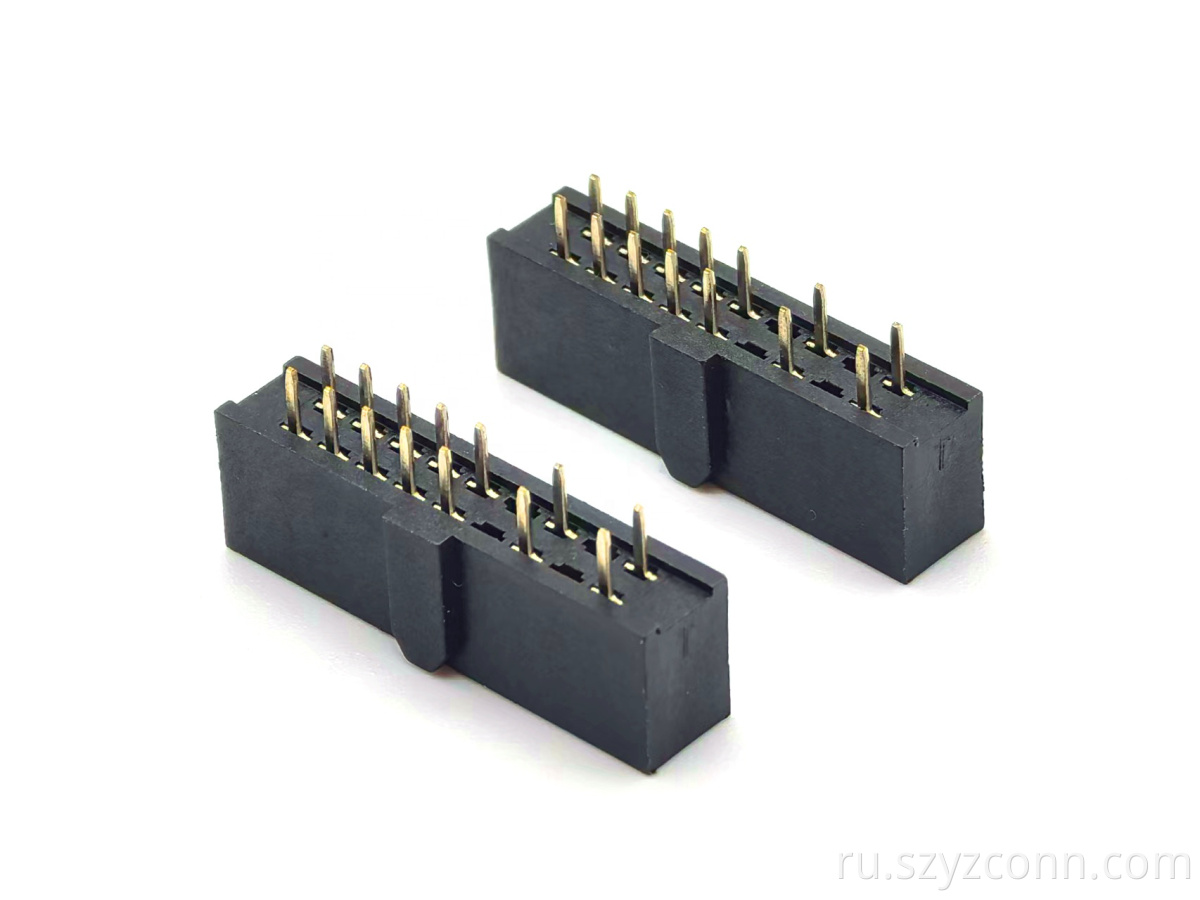

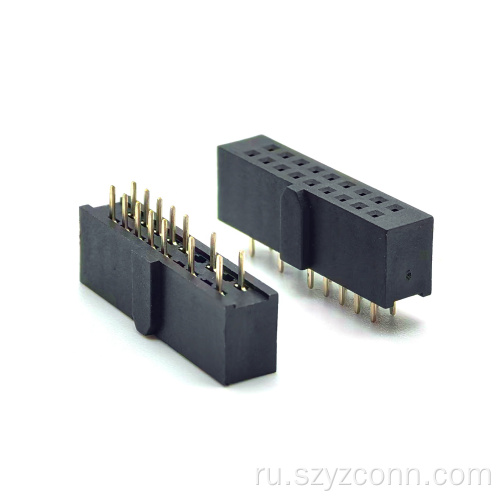

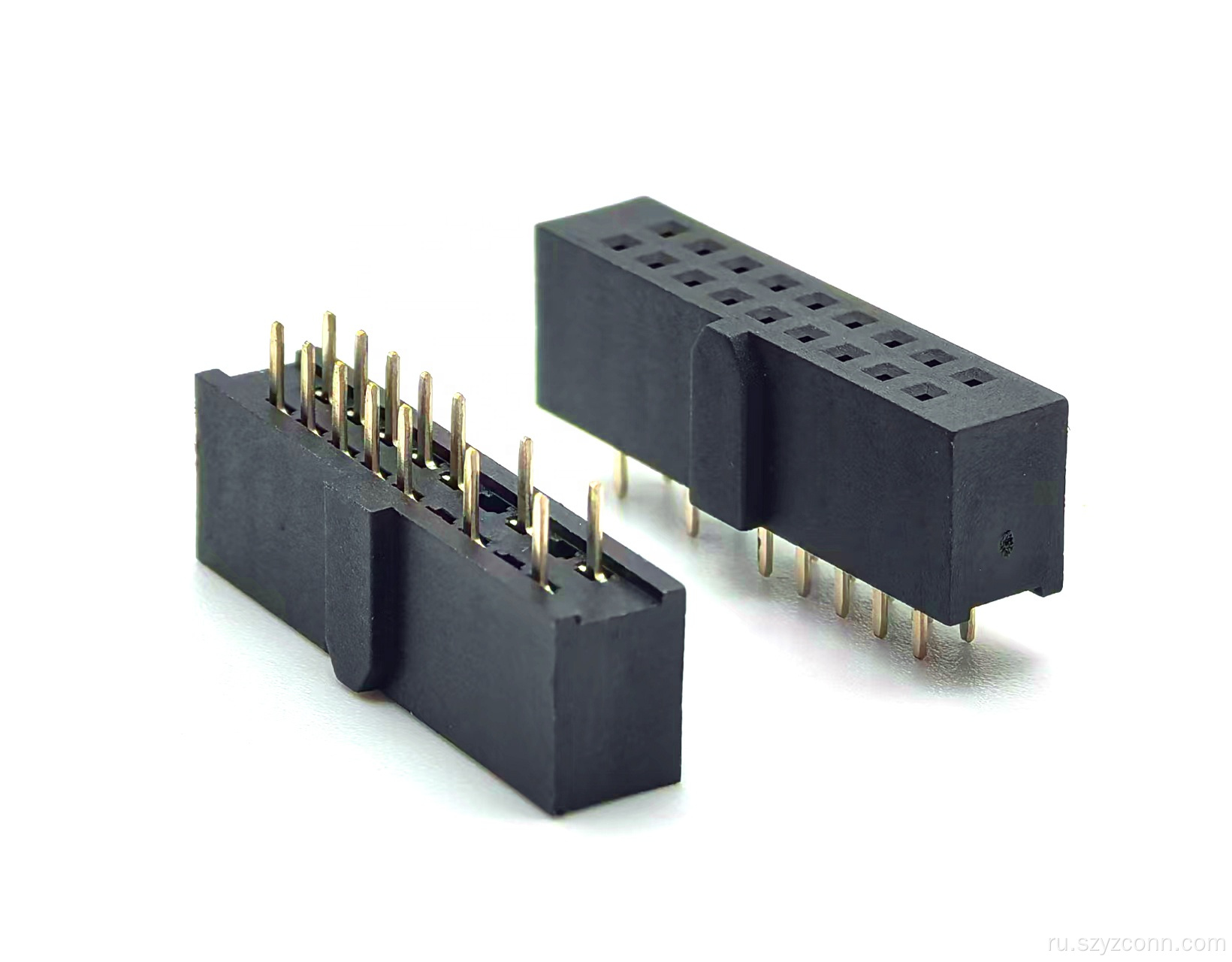

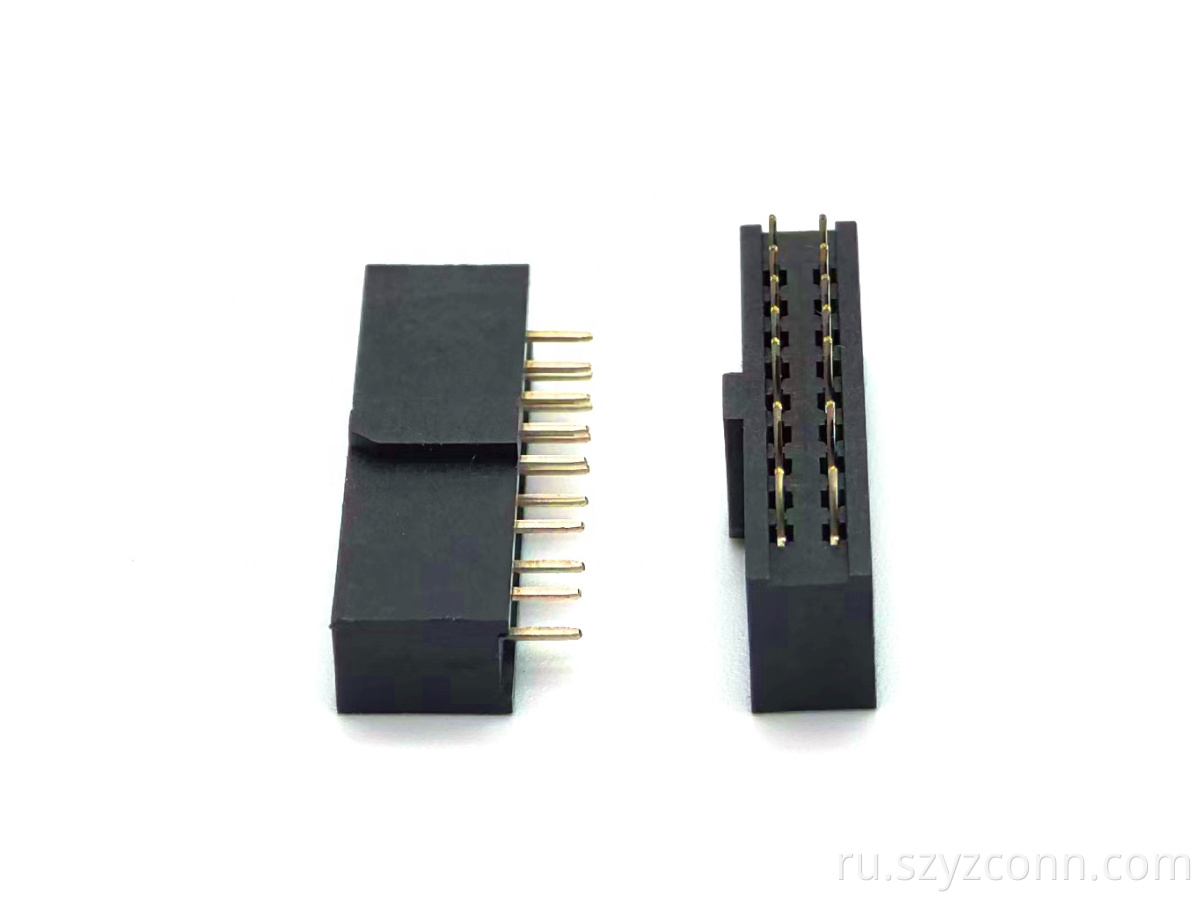

Гнездовой разъем с шагом 2,54 мм, прямой, 22 контакта

Прямой 22-контактный гнездовой разъем YZTECH с шагом 2,54 мм задает новое определение надежности в приложениях на печатных платах. Разработанный с использованием метода установки с прямым штекером, этот прямой 22-контактный разъем с шагом 2,54 мм обеспечивает плавную интеграцию в плотные схемы, сохраняя при этом оптимальную целостность сигнала. Двухрядная конфигурация включает стратегически расположенные бесконтактные контакты в позициях 1,2,5,6,9,10,21 и 22 - продуманный дизайн, который улучшает электрическую изоляцию и предотвращает риск короткого замыкания в сценариях монтажа с высокой плотностью размещения.

Изготовленный из высококачественной латуни с прочным позолоченным покрытием, он гарантирует низкое сопротивление контактов и исключительную коррозионную стойкость, обеспечивая длительную работу в сложных условиях. Разъем 2,54 мм с разъемом «мама-мама» 22 контакта соответствует стандартам DIN, что делает его универсально совместимым со стандартными компоновками печатных плат. Рассчитанный на ток 3 А и напряжение 600 В, он безупречно работает в широком диапазоне температур от -40°C до +105°C, что делает его идеальным для Применение в промышленной, автомобильной и бытовой электронике.

Изготовленный из коллоидного материала PA6T, этот 22-контактный разъем диаметром 2,54 мм обладает превосходной термостойкостью и механической прочностью, выдерживая максимальную температуру пайки 260°C в течение 10 секунд без деформации, что критически важно для современных процессов пайки оплавлением. Позолоченные латунные контакты не только улучшают проводимость, но и минимизируют потери сигнала, обеспечивая стабильную работу при высокоскоростной передаче данных. Упаковка трубок еще больше упрощает производственные процессы, защищая компоненты во время транспортировки и автоматизации. Сборка. Разработанный для установки с прямым штекером, он обеспечивает легкое соединение с вилками, сохраняя при этом низкую занимаемую площадь. Его прочная конструкция дополнительно усилена прямоугольной формой, которая оптимизирует использование пространства на печатных платах, обеспечивая компактные конструкции устройств без ущерба для функциональности.
